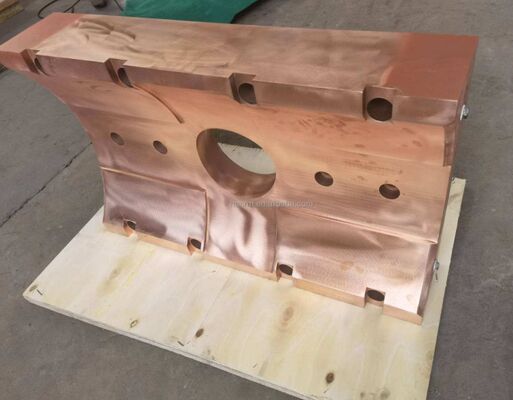

Mandíbula de contacto de cobre para el brazo conductor del electrodo para el horno de arco eléctrico EAF LRF

Función y aplicación

Características estructurales

• Estructura básica: Por lo general, incluye un cuerpo base con una superficie trasera cercana al brazo del electrodo, una superficie frontal que da al electrodo, una primera cara final, una segunda cara final y al menos una primera cara lateral y una segunda cara lateral. Hay dos superficies de contacto en la superficie frontal, que son simétricas en espejo y se extienden axialmente a lo largo del cuerpo base.
• Sistema de canales de enfriamiento: Para garantizar su funcionamiento normal en un entorno de alta temperatura, la mordaza de contacto de cobre está provista de un sistema de canales de enfriamiento, que tiene una entrada de refrigerante, una salida de refrigerante y una serie de canales de enfriamiento que se extienden axial y radialmente a través del cuerpo base. El diámetro de los canales de enfriamiento está generalmente en el rango de 4,0 a 16,0 mm, y los canales de enfriamiento están formados por orificios profundos de un solo lado abierto, que pueden disipar eficazmente el calor y mejorar el efecto de enfriamiento.

Selección de materiales

• Aleación de cobre: Por lo general, se seleccionan aleaciones de cobre como la aleación de cromo-cobre. Estos materiales tienen una excelente conductividad eléctrica, conductividad térmica y resistencia al desgaste, lo que puede cumplir con los requisitos de transmisión de alta corriente y uso a largo plazo en entornos de alta temperatura.
• Placa compuesta de cobre-acero: Algunas mordazas de contacto de cobre están hechas de placas compuestas de cobre-acero. La capa de cobre se utiliza para la conducción, y la capa de acero se utiliza para soportar varias fuerzas mecánicas, lo que combina las ventajas de la alta conductividad eléctrica del cobre y la alta resistencia mecánica del acero.

Requisitos de rendimiento

• Conductividad eléctrica: Necesita tener una baja resistencia de contacto para garantizar una transmisión eficiente de energía eléctrica y reducir la pérdida de energía. Por ejemplo, se requiere que la resistencia de contacto entre la placa de transición compuesta de cobre-aluminio y el mandril de cobre sea ≤ 0,5 μω·m².
• Resistencia mecánica: Debe tener suficiente resistencia mecánica para soportar la fuerza de sujeción y la vibración y el impacto durante el funcionamiento del electrodo. La fuerza de sujeción puede alcanzar los 50 - 200 kN.
• Rendimiento de enfriamiento: El sistema de canales de enfriamiento debe tener un buen rendimiento de enfriamiento para garantizar que la temperatura de la mordaza de contacto esté dentro de un rango razonable durante el funcionamiento y evitar el sobrecalentamiento. La temperatura de entrada de agua es generalmente ≤ 35 ℃, y la presión es de 0,3 - 0,5 MPa.

Proceso de fabricación

• Forjado o laminado: Primero, se proporciona un blanco de mordaza de contacto de cobre forjado o laminado, y el blanco tiene la forma y el tamaño básicos de la mordaza de contacto.
• Mecanizado: Luego, a través del procesamiento mecánico, especialmente la perforación de orificios profundos, se introduce una entrada de refrigerante, una salida de refrigerante y canales de enfriamiento. Este proceso requiere equipos y tecnología de procesamiento de alta precisión para garantizar la precisión y suavidad de los canales de enfriamiento.
