Brazo transversal conductor
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | Shaanxi Chengda |
| Certificación | ISO 9001 |
| Número de modelo | Negociar en función de la capacidad de procesamiento del equipo. |
| Cantidad de orden mínima | 1 unidad |
| Precio | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Detalles de empaquetado | Discutir de acuerdo con los requisitos específicos de la Parte A. |
| Tiempo de entrega | 2 meses |
| Condiciones de pago | LC, D/P, T/T, Unión Occidental |
| Capacidad de la fuente | Completar la cadena de suministro de producción, suministrar a tiempo y cumplir con los estándares d |
Datos del producto
| Garantía | 1 año | Función | Reemplazo/Reparación |
|---|---|---|---|
| Solicitud | minería de oro; draga de relaves | Capacidad de carga | 30T |
| Rango de precios | Varía por parte | Durabilidad | Alto |
| Resaltar | pieza de repuesto de brazo transversal conductor,Componente eléctrico del brazo cruzado,Brazo transversal conductor con garantía |
||
Descripción de producto

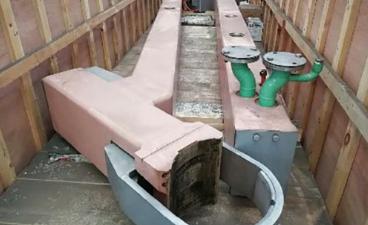

Brazo cruzado conductor
1. Descripción general del producto
El brazo transversal conductor, también llamado brazo conductor de electrodo, es el componente clave del sistema de elevación de electrodos para hornos de arco sumergido, hornos de ferroaleaciones, hornos industriales de silicio, hornos de carburo de calcio y hornos de refinación cerrados. Integra dos funciones principales: soporte mecánico de electrodos y transmisión de energía de gran corriente, conectando cables refrigerados por agua en un extremo y abrazaderas de electrodos en el otro extremo.
La estructura tradicional de red corta separada adopta tubos de cobre conductores independientes más vigas de soporte de acero, presentando un diseño complejo, muchas piezas de aislamiento, alta impedancia de circuito, generación severa de calor y gran pérdida de energía. Nuestro brazo transversal conductor integrado refrigerado por agua adopta una estructura de caja hueca compuesta de cobre y acero o de aluminio y acero con canales de agua de refrigeración circulantes integrados. Cancela numerosas piezas conductoras y aislantes intermedias, acorta en gran medida el camino conductor, reduce el efecto superficial y la pérdida de impedancia, estabiliza la operación del arco y reduce significativamente el consumo de energía de fundición. Se combina ampliamente con hornos eléctricos metalúrgicos de serie completa de 6.300 kVA a 63.000 kVA, la parte principal de actualización para la transformación de empresas de fundición con ahorro de energía en redes cortas.
2. Clasificación principal del producto
2.1 Brazo transversal conductor refrigerado por agua compuesto de cobre y acero (modelo estándar premium)
- Material: placa compuesta de cobre libre de oxígeno de alta conductividad + acero al carbono de alta resistencia, soldadura de caja hueca integral, canal de agua de enfriamiento de laberinto de doble capa incorporado
- Hornos compatibles: hornos de arco sumergido cerrados medianos y grandes de 16 500 a 63 000 kVA, hornos industriales de silicio y hornos de ferroaleaciones
- Ventajas principales: resistividad ultrabaja, excelente capacidad de carga de corriente, fuerte rigidez estructural, pequeña vibración durante el levantamiento del electrodo; refrigeración interna uniforme por agua, baja temperatura superficial, larga vida útil sincronizada con el cuerpo del horno
- Aplicación: Hornos completamente cerrados de alta potencia y alta corriente con estrictos requisitos de ahorro de energía y protección ambiental
2.2 Brazo transversal conductor compuesto de aluminio y acero (modelo liviano y rentable)
- Material: placa de acero revestida de aluminio conductivo de alta pureza, estructura liviana de caja hueca refrigerada por agua
- Hornos compatibles: hornos pequeños y medianos de carburo de calcio, silicomanganeso y ferroníquel de 6300 a 25 000 kVA
- Ventajas principales: peso ligero, pequeña carga de elevación del sistema hidráulico de electrodos, bajo costo de fabricación, fácil transporte e instalación.
- Aplicación: Hornos eléctricos abiertos y semicerrados de pequeña y mediana capacidad con carga térmica moderada
2.3 Brazo transversal conductor todo en uno de red corta integrado (modelo inteligente de gama alta)
- Configuración mejorada: placa base de cobre conductiva trasera integral, sensor de detección de flujo de agua y temperatura incorporado, brida de conexión aislada de alta resistencia, interfaz de soporte de electrodo de cambio rápido integrada
- Hornos compatibles: hornos de fundición no tripulados inteligentes ultragrandes de 33 000 a 63 000 kVA
- Ventajas principales: diseño general simplificado de red corta, menos uniones de conexión, menor resistencia de contacto; Monitoreo del estado de enfriamiento en tiempo real, alarma automática de sobrecalentamiento, conveniente mantenimiento en línea
3. Estructura central y principio de funcionamiento
Todo el brazo transversal conductor consta de cinco conjuntos centrales: cuerpo del brazo conductor compuesto, canal de refrigeración por agua de circulación interna, placa de transición conductora trasera, extremo de conexión de la abrazadera del electrodo frontal y base de soporte aislada.
- Cuerpo de brazo conductor compuesto
Adopta una placa compuesta de doble capa de cobre/aluminio-acero. La capa de cobre/aluminio realiza la conducción de grandes corrientes, mientras que la capa de acero proporciona resistencia mecánica al soporte. La estructura de caja rectangular hueca optimiza la distribución actual y suprime el efecto piel.
- Canal de refrigeración por agua de circulación cerrado
El diseño de canal de agua de laberinto independiente y separado elimina el sobrecalentamiento local del agua muerta. El agua de refrigeración circula dentro del cuerpo del brazo para eliminar continuamente el calor en julios generado por la alta corriente, manteniendo la temperatura de la superficie del brazo por debajo del límite seguro, evitando el envejecimiento del aislamiento y la deformación térmica.
- Placa de transición conductiva trasera
Placa de cobre gruesa integralmente soldada, conectada directamente con terminales de cable refrigerados por agua, gran área de contacto, distribución de corriente uniforme y resistencia de contacto extremadamente baja.
- Extremo de conexión de abrazadera frontal
Superficie de montaje mecanizada con precisión combinada con soporte de electrodo, estructura de bloqueo confiable, fuerza de sujeción estable para evitar el desplazamiento del electrodo y la vibración del arco.
- Base de soporte aislada
Los bloques de aislamiento integrales resistentes a altas temperaturas aíslan el brazo transversal cargado de la columna del soporte de elevación del electrodo, eliminando fugas eléctricas y riesgos de cortocircuito de todo el sistema de elevación.
4. Ventajas principales del producto
4.1 Baja impedancia y ahorro de energía significativo
La estructura conductora integrada acorta la ruta de transmisión de corriente, elimina los tubos de cobre intermedios redundantes y las piezas aislantes, debilita eficazmente el efecto superficial y reduce la impedancia de la red corta entre un 30 % y un 50 %. El consumo de energía de fundición disminuye obviamente bajo funcionamiento a plena carga a largo plazo, lo que genera notables beneficios económicos.
4.2 Alta rigidez estructural y condición de fundición estable
La estructura compuesta de caja hueca presenta una fuerte resistencia a la flexión y un rendimiento antivibración. La elevación y descenso del electrodo se realiza suavemente sin sacudidas intensas, la combustión del arco es estable, la temperatura del horno es uniforme, se reduce la fluctuación de la composición de la aleación y se mejora el rendimiento del producto terminado.
4.3 Refrigeración por agua integrada, larga vida útil
La refrigeración por agua forzada interna y envolvente controla el aumento general de la temperatura del brazo transversal y evita el desgaste por sobrecalentamiento local de la capa conductora. Tratamiento de superficie resistente al desgaste y antioxidante, vida útil mucho más larga que la estructura de viga conductora separada tradicional, lo que reduce las pérdidas frecuentes por tiempo de inactividad por reemplazo.
4.4 Diseño de red corta simplificado, menor costo de mantenimiento
Cancelar componentes conductores intermedios complejos, menos bridas de conexión y puntos de sellado; La estructura modular dividida permite el desmontaje y reemplazo parcial sin quitar todo el brazo transversal, la inspección y el mantenimiento diarios son más convenientes y menor consumo de repuestos.
4.5 Diseño liviano, carga de elevación pequeña
El modelo compuesto de aluminio y acero reduce en gran medida el peso propio, reduce la demanda de potencia de salida del cilindro de elevación hidráulico del electrodo y prolonga la vida útil de la estación hidráulica y las piezas mecánicas de elevación.
4.6 Protección multicapa segura y confiable
Equipado con un conjunto de aislamiento de alto rendimiento entre el brazo transversal y el marco de elevación para evitar fugas eléctricas; Módulo opcional de monitoreo de flujo y temperatura del agua en línea, alarma automática cuando se produce un corte de agua o sobrecalentamiento, evita eficazmente accidentes por quemado del equipo.
5. Industrias aplicables y rango de capacidad del horno
- Fundición de ferroaleaciones: hornos de arco sumergido de ferrosilicio, silicomanganeso, ferroníquel, ferrocromo, ferrovanadio
- Fundición química: hornos industriales de fundición de silicio, carburo de calcio y fósforo amarillo.
- Metalurgia no ferrosa: escoria de cobre, cenizas de aluminio, hornos eléctricos cerrados de refinación de plomo y zinc.
- Cobertura de capacidad: hornos metalúrgicos de especificaciones completas de 6300 kVA, 12 500 kVA, 16 500 kVA, 25 000 kVA, 33 000 kVA, 45 000 kVA y 63 000 kVA
6. Configuraciones coincidentes opcionales
- Sistema de alarma de monitoreo de flujo y temperatura del agua en línea en tiempo real
- Conjunto de soporte aislado integral de alta resistencia
- Brida de conexión para portaelectrodos integrada de liberación rápida
- Cubierta protectora antisalpicaduras de alta temperatura para la superficie del brazo transversal
- Juego completo de juntas y filtros para tuberías de agua de refrigeración a juego
7. Garantía de servicio de ciclo de vida completo
- Diseño personalizado no estándar: Optimice la longitud del brazo transversal, el tamaño de la sección, el flujo de agua de refrigeración y el diseño de la interfaz según la corriente del transformador del horno, el diámetro del electrodo y el espacio del taller.
- Encuesta técnica in situ: ingenieros profesionales proporcionan un esquema general de optimización de coincidencia de redes cortas
- Estricta inspección de fábrica: prueba de fugas de agua a presión hidráulica, detección de resistencia, prueba de vibración de carga y detección de defectos de soldadura antes de la entrega.
- Soporte posventa: garantía completa del brazo, suministro a largo plazo de placas compuestas, bloques aislantes y otras piezas de repuesto, instalación y mantenimiento in situ en todo el país.
