Introducción del producto de los cables refrigerados por agua
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | Shaanxi Chengda |
| Certificación | ISO 9001 |
| Número de modelo | Negociar en función de la capacidad de procesamiento del equipo. |
| Cantidad de orden mínima | 1 unidad |
| Precio | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Detalles de empaquetado | Discutir de acuerdo con los requisitos específicos de la Parte A. |
| Tiempo de entrega | 2 meses |
| Condiciones de pago | LC, T/T, Western Union, D/P |
| Capacidad de la fuente | Completar la cadena de suministro de producción, suministrar a tiempo y cumplir con los estándares d |
Datos del producto
| Uso para la máquina | Cargador 300G/700G/800G /900G | Compatibilidad | Universal |
|---|---|---|---|
| Usando la vida | 20 días laborables | Adaptador | Stihl |
| Característica | Alto rendimiento | Nombre del producto | Piezas de repuesto |
| Tamaño de alimentación | 0,5 mm | Categoría | Automotor |
| Material | acero | Paquete de transporte | EMBALAJE DESNUDO |
| Voltaje | 220/380V 50/60HZ | Resistencia al abrasivo | 98% |
| Transparencia | Transparente | Paísdeorigen | Porcelana |
| Resaltar | piezas de repuesto de cables refrigerados por agua,cable refrigerado por agua con garantía,Cables industriales refrigerados por agua |
||
Descripción de producto

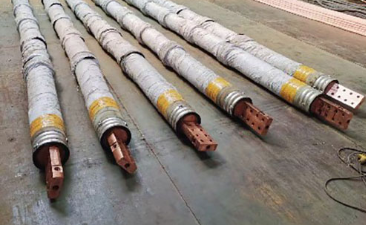

Introducción del producto de cable refrigerado por agua
1. Descripción general del producto
El cable refrigerado por agua es el componente de conexión conductor central para hornos de arco sumergido, hornos de ferroaleaciones, hornos industriales de silicio, hornos de carburo de calcio, hornos de refinación y diversos hornos eléctricos metalúrgicos de alta corriente. Se encarga de la transmisión de corriente grande entre la red corta, el portaelectrodos y el lado secundario del transformador.
Los cables de cobre desnudo convencionales generan un calor intenso bajo corrientes elevadas, lo que provoca un aumento de temperatura, una gran pérdida de energía, un envejecimiento fácil y reemplazos frecuentes. Nuestro cable refrigerado por agua adopta una estructura de refrigeración por agua de circulación interna, que elimina rápidamente el calor en julios generado durante la transmisión de corriente. Presenta un bajo aumento de temperatura, baja pérdida de resistencia, rendimiento conductivo estable y larga vida útil. Se combina ampliamente con la gama completa de hornos eléctricos metalúrgicos de 6300 kVA a 63000 kVA y es una parte esencial de la transformación de ahorro de energía de la red corta de hornos.
2. Clasificación y tipos de productos
2.1 Cable refrigerado por agua con manguera de goma (tipo estándar convencional)
- Estructura: conductor de alambre de cobre blando de múltiples hilos, canal de agua de caucho aislante interno, funda protectora de caucho exterior resistente al desgaste, bridas de acero inoxidable en ambos extremos
- Horno compatible: Hornos de arco sumergido medianos y pequeños de 6300 a 25 000 kVA
- Ventajas: Buena flexibilidad, fácil doblado y diseño, bajo costo integral, proceso maduro, mantenimiento y reemplazo convenientes
- Aplicación: Conexión de red corta del horno entre abrazaderas de electrodos y barra colectora
2.2 Cable enfriado por agua de tubo corrugado de acero inoxidable (tipo de alta corriente y servicio pesado)
- Estructura: conductor trenzado de cobre libre de oxígeno de alta conductividad, tubería de agua de refrigeración corrugada de acero inoxidable, capa aislante resistente a altas temperaturas, escudo metálico antisalpicaduras
- Horno compatible: hornos cerrados grandes de 33 000 a 63 000 kVA y superiores
- Ventajas: resistencia a altas temperaturas, salpicaduras anti-fundidas, fuerte resistencia a la presión, larga vida útil, adecuado para entornos frontales de hornos de alta temperatura hostiles, aumento de temperatura ultrabajo bajo corriente súper grande
- Aplicación: Red corta de horno eléctrico cerrado de silicio industrial de alta capacidad, ferroaleaciones y fósforo amarillo
2.3 Cable ultrasuave y flexible refrigerado por agua (modelo especial con electrodo móvil)
- Estructura: trenzado denso de alambre de cobre superfino sin oxígeno, ruta de agua de refrigeración circulante multicanal, funda de goma antienvejecimiento multicapa
- Ventajas: Flexibilidad ultraalta, carrera de flexión grande, sin roturas después de levantar/bajar frecuentemente los electrodos, efecto de enfriamiento estable
- Aplicación: Conexión directa entre el portaelectrodos y la barra colectora de red corta donde los electrodos se mueven con frecuencia.
3. Estructura central y principio de funcionamiento
Todo el cable se compone de cuatro partes principales: cuerpo de cobre trenzado conductor, canal de circulación de agua de refrigeración, capa protectora aislante y terminal de conexión de metal.
- Conductor de cobre trenzado conductor
Hecho de alambre de cobre libre de oxígeno de alta pureza con alta conductividad, la estructura trenzada densa garantiza una excelente flexibilidad y una gran capacidad de carga de corriente, lo que reduce eficazmente la resistencia de contacto.
- Canal de agua de refrigeración circulante
El agua de refrigeración fluye a través de la tubería interna en circulación cerrada, absorbiendo continuamente el calor generado por el conductor de cobre durante la transmisión de energía, manteniendo el cable funcionando a baja temperatura.
- Chaqueta protectora y aislante multicapa
Capa exterior corrugada de caucho/acero inoxidable resistente a altas temperaturas, resistente al envejecimiento y aislante, aislando la radiación de alta temperatura, salpicaduras de hierro fundido y abrasión mecánica, evitando riesgos de cortocircuitos y fugas.
- Brida terminal soldada integrada
Ambos extremos adoptan una estructura de brida de cobre integral, soldadura sin costura con trenza de cobre, distribución de corriente uniforme, pequeña resistencia de contacto, equipados con interfaces de entrada y salida de agua para una conexión rápida de la tubería de agua en circulación.
4. Principales ventajas del producto
4.1 Bajo consumo de energía y ahorro de energía
La refrigeración por agua circulante controla eficazmente el aumento de temperatura del cable, reduce en gran medida la pérdida de calor por resistencia, reduce la carga del transformador, reduce el consumo de energía de fundición y brinda beneficios obvios de ahorro de energía para la producción a largo plazo.
4.2 Alta seguridad y larga vida útil
La baja temperatura de funcionamiento ralentiza el envejecimiento del aislamiento; La estructura exterior antisalpicaduras evita que el metal fundido se queme. No hay fallas por sobrecalentamiento bajo operación de carga completa a largo plazo, lo que reduce en gran medida la frecuencia de mantenimiento de apagado.
4.3 Excelente flexibilidad y diseño conveniente
El diseño trenzado flexible de múltiples especificaciones se adapta al levantamiento de electrodos, la expansión y contracción del cuerpo del horno y varios diseños complejos de redes cortas; peso ligero, fácil instalación, desmontaje y sustitución.
4.4 Transmisión de corriente estable y fusión uniforme
La resistencia general baja y estable garantiza una corriente equilibrada de cada electrodo, evita el sobrecalentamiento parcial de la carga del horno, estabiliza la condición del horno, reduce la fluctuación de la composición del producto y mejora el rendimiento del producto terminado.
4.5 Combinación personalizada y gran adaptabilidad
Parámetros personalizables que incluyen longitud del cable, área de sección transversal, radio de curvatura, tamaño de brida, cantidad de canal de agua, estructura protectora exterior según la corriente del horno, espacio neto corto y presión del agua de refrigeración. Adecuado para soporte de hornos nuevos y renovación de ahorro de energía de hornos antiguos.
5. Hornos e industrias aplicables
- Fundición de ferroaleaciones: hornos de arco sumergido de ferrosilicio, silicomanganeso, ferroníquel, ferrocromo, ferrovanadio
- Fundición química: hornos industriales de fundición de silicio, carburo de calcio y fósforo amarillo.
- Metalurgia no ferrosa: escoria de cobre, cenizas de aluminio, hornos eléctricos de refinación de plomo y zinc.
- Rango de capacidad: Hornos eléctricos de serie completa desde 6300kVA hasta 63000kVA
6. Configuraciones coincidentes opcionales
- Escudo exterior de acero inoxidable antisalpicaduras de alta temperatura.
- Conjunto de unión de tubería de agua de conexión rápida
- Manguito de protección de aislamiento para barra colectora de red corta
- Brida resistente a la corrosión para circulación de agua blanda.
- Juegos completos de accesorios de soporte para tuberías de circulación de agua.
7. Soporte de servicio de ciclo completo
- Diseño personalizado no estándar: calcule la sección transversal y la longitud del cable según la corriente del transformador del horno y el diseño en el sitio
- Encuesta técnica in situ: ingenieros profesionales brindan breves sugerencias de optimización del diseño de la red
- Estricta inspección de fábrica: realice pruebas de carga de corriente, pruebas de fugas de presión de agua y detección de resistencia antes de la entrega.
- Garantía posventa: garantía completa del cable, suministro a largo plazo de terminales y accesorios compatibles, orientación técnica remota
