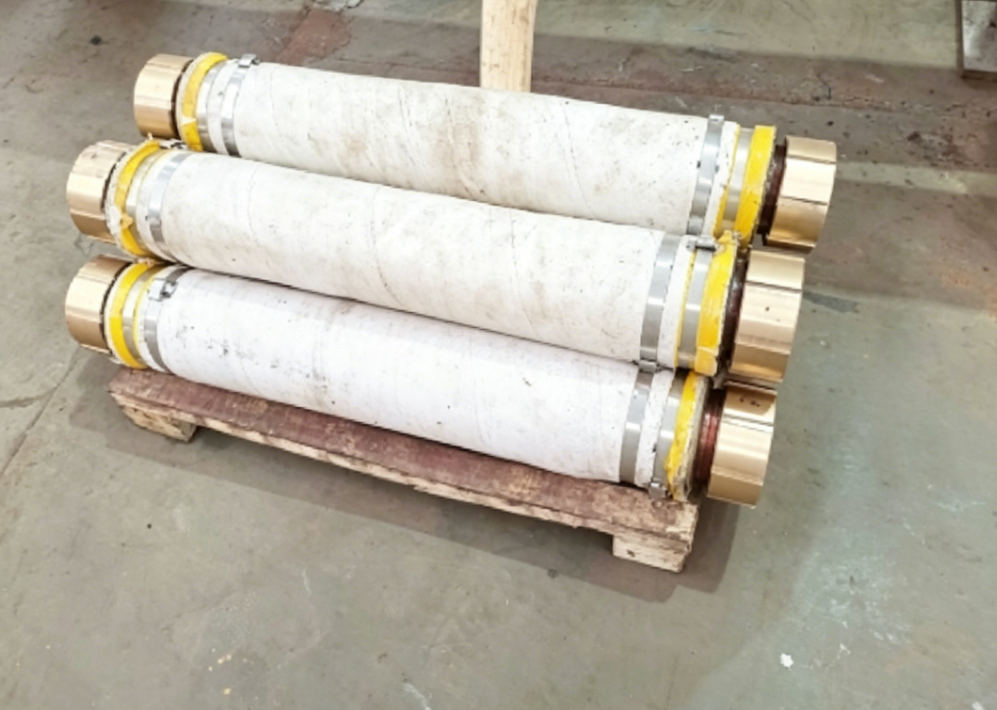

Compensador tubular refrigerado por agua

Descripción general del producto

Composición estructural

1. Tubo conductor interno (capa conductora principal)




   Tubo de cobre T2 sin costura de alta pureza con alta conductividad y baja resistencia, que soporta una corriente de funcionamiento ultragrande en el lado secundario de los hornos eléctricos y contacta directamente con el medio de enfriamiento. Se forman bridas integralmente forjadas o juntas conductoras de manguito cónico en ambos extremos con superficies de contacto plateadas para reducir la resistencia de contacto y reducir la ablación por generación de calor.
2. Cavidad tipo sándwich enfriada por agua




   Una capa intermedia de circulación de agua sellada formada por tubos interiores y exteriores totalmente soldados, equipados con boquillas de entrada y salida de agua. El agua de refrigeración circula por todo el tubo de cobre conductor sin enfriar las zonas muertas, eliminando rápidamente el calor conductivo y la alta temperatura radiante de los hornos.
3. Mecanismo de compensación y expansión deslizante




   La sección telescópica de ajuste preciso del tubo interior permite la libre expansión y contracción axial, combinada con una estructura anticaída de límite de guía para evitar fugas de agua causadas por desgarros bajo tensión máxima; admite la compensación de desplazamientos radiales y angulares menores.
4. Capa exterior protectora aislante




   Funda aislante de fibra de vidrio de alta resistencia a altas temperaturas, que aísla cortocircuitos de componentes metálicos externos, aísla el calor y previene quemaduras para reducir los riesgos de quemaduras en el lugar.
5. Conjuntos de fijación y sellado




   Las juntas de goma resistentes al calor y los pernos de acero inoxidable de alta resistencia logran un sellado multicapa en las superficies de las bridas, sin fugas en condiciones de trabajo prolongadas con vibración a alta temperatura. Se adjunta una marca de observación de alargamiento para comprobar visualmente el estado de compensación telescópica.

Parámetros técnicos básicos

Especificaciones generales

Indicadores clave de desempeño

1. Resistencia de contacto: ≤0.03μΩ (más baja para juntas plateadas para reducir la pérdida de calor)
2. Eficiencia de enfriamiento: Capacidad de disipación de calor de una sola unidad de 15 a 120 kW por hora, lo que elimina el sobrecalentamiento y los cuerpos de cobre al rojo vivo.
3. Resistencia a la vibración: Resiste vibraciones electromagnéticas alternas durante la fundición sin juntas sueltas ni fugas de agua en funcionamiento continuo.
4. Vida útil: ≥5 años en condiciones normales de trabajo en agua blanda, ampliable a más de 8 años con mantenimiento regular

Ventajas principales del producto (puntos de venta promocionales)

1. Conducción integrada y refrigeración por agua para ahorrar energía

2. Compensación de desplazamiento multidimensional para eliminar el estrés del equipo

3. Alta conductividad y baja pérdida, adecuado para corriente ultragrande

4. Sellado confiable para un funcionamiento sin fugas a largo plazo

5. Estructura compacta, fácil instalación y mantenimiento

6. Personalización total de condiciones para todo tipo de hornos metalúrgicos

Industrias aplicables y equipos compatibles

1. Fundición de aleaciones ferrosas: sistemas de red corta de hornos de arco sumergido para ferrosilicio, silicomanganeso, ferrocromo, ferrovanadio y ferroníquel.
2. Carburo de calcio y fósforo amarillo: conexiones conductoras secundarias de grandes hornos de arco sumergido cerrados
3. Fabricación de acero: enfriamiento conductivo neto corto de hornos de arco eléctrico AC/DC y hornos de refinación de cuchara LF
4. Fundición de No Ferrosos: Sistemas conductores de alta corriente de hornos de fundición de cobre, aluminio, plomo-zinc y hornos de reducción.
5. Accesorios a juego: Transformadores de hornos eléctricos, tubos de cobre conductores enfriados por agua, cables enfriados por agua, brazos transversales conductores y accesorios de red cortos completos

Directrices de selección de productos

1. Parámetros de selección del núcleo: corriente secundaria nominal del transformador del horno, diámetro exterior del tubo de cobre neto corto, longitud de instalación reservada en el sitio, carrera de compensación telescópica requerida, presión del suministro de agua de refrigeración
2. Para condiciones de trabajo de alta resistencia (actuales>25000 A), seleccione modelos mejorados con bridas plateadas y capas intermedias refrigeradas por agua agrandadas para reducir la generación de calor.
3. Para áreas adyacentes a cuerpos de hornos de alta temperatura, elija modelos con fundas aislantes de fibra de vidrio engrosadas y resistentes a altas temperaturas.
4. Para fábricas con alta dureza del agua, se recomienda un sistema de circulación de agua blanda para extender la vida útil de los canales de agua internos del compensador.

Titulares promocionales

1. Compensador tubular refrigerado por agua | Junta de expansión de refrigeración y conductividad integrada para redes cortas de hornos eléctricos metalúrgicos
2. Compensador de alta corriente enfriado por agua, dispositivo especial de absorción de vibraciones y desplazamiento para hornos de arco sumergido y hornos de arco eléctrico
3. Compensador tubular refrigerado por agua tipo sándwich de doble capa, enfriamiento eficiente para evitar el sobrecalentamiento y compensación de expansión térmica contra fugas de agua
4. Compensador tubular refrigerado por agua personalizado, compatible con todos los hornos eléctricos de fundición industrial de 1000 A a 50000 A
