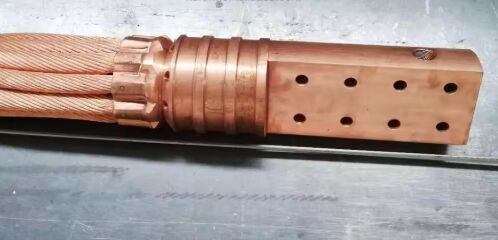

Cables de alimentación refrigerados por agua de grado industrial para hornos de arco eléctrico (EAF) y hornos de refinación de cucharas (LRF)
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | Shaanxi Chengda |
| Certificación | ISO 9001 |
| Número de modelo | Negociar en función de la capacidad de procesamiento del equipo |
| Cantidad de orden mínima | 1 unidad |
| Precio | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Detalles de empaquetado | Discutir de acuerdo con los requisitos específicos de la Parte A |
| Tiempo de entrega | 1 mes |
| Condiciones de pago | LC, T/T, Unión Occidental |
| Capacidad de la fuente | Completar la cadena de suministro de producción, suministro a tiempo y cumplir con los estándares de |
Póngase en contacto conmigo para muestras y cupones gratis.
Whatsapp:0086 18588475571
El Wechat: 0086 18588475571
¿ Qué pasa?: sales10@aixton.com
Si tiene alguna preocupación, ofrecemos ayuda en línea las 24 horas.
xDatos del producto
| Resaltar | Cables eléctricos industriales refrigerados por agua,Cables de alimentación de la línea de alimentación de la línea de alimentación de la línea de alimentación de la línea de alimentación,Cable de horno de arco eléctrico con garantía |
||
|---|---|---|---|
Descripción de producto
La siguiente es una introducción:
- Principales características
- Alta conductividad: Utiliza materiales especiales y diseños estructurales para reducir la resistencia de los cables, mejorando así la eficiencia de transmisión de energía.
- Excelente rendimiento de refrigeración: Está equipado con un sistema de enfriamiento por agua que puede disipar eficazmente el calor generado por la corriente,evitar que el cable se sobrecaliente y garantizar su funcionamiento normal en ambientes de alta temperatura.
- Buena resistencia a la corrosión y la oxidación: Las partes metálicas del cable suelen estar hechas de acero inoxidable o de aleaciones especiales, y la cubierta exterior está hecha de materiales resistentes a altas temperaturas,que puede mantener un rendimiento estable en ambientes adversos.
- Diseño estructural
- El conductor: generalmente hechos de materiales de alta conductividad tales como alambre de cobre en lata o alambre esmaltado.y el alambre esmaltado puede reducir el efecto de la piel, mejora la eficiencia de la transmisión de corriente, y es suave y flexible, con un pequeño radio de flexión.
- Cubierta exterior: Está hecho de un tubo de caucho sintético con una capa de tela reforzada, que tiene las características de resistencia a alta presión, resistencia a altas temperaturas y buen rendimiento de flexión.
- Eléctrodo: El electrodo se procesa generalmente a partir de una barra de cobre entera, y la superficie se pasiva o enlatada para mejorar la resistencia a la corrosión y la conductividad.El extremo del electrodo a menudo está provisto de un anillo de elevación para una fácil instalación en el sitio., y la conexión entre la manguera y el electrodo está sujetada por dos abrazaderas de acero inoxidable para garantizar un sellado fiable.
- Requisitos de rendimiento
- Rendimiento eléctrico: La tensión de ruptura del tubo de goma de la envolvente exterior del cable refrigerado por agua debe ser generalmente no inferior a 2300 V.y el aumento máximo de la temperatura superficial (incluida la parte de conexión) no sea superior a 40 K.
- Rendimiento mecánicoPor ejemplo, la tensión de ensayo de una sección nominal de 200 mm2 es de 15KN, y sobre esta base,el valor de la tensión de ensayo aumenta en 5KN por cada aumento de 100 mm2 en el área nominal de la sección transversal del cable refrigerado por agua.
- Rendimiento de sellado: El tubo de goma de cubierta exterior debe ser capaz de soportar una presión de agua de trabajo de al menos 0,6 MPa y no debe haber fugas de agua de refrigeración en la interfaz con el electrodo.
- Escenarios de aplicación
- Industria del acero y metales no ferrosos: Se utiliza ampliamente en equipos de horno de arco en la fundición de acero y metales no ferrosos para transmitir energía eléctrica de alta corriente.
- Industria de la fundición: En el proceso de fundición, se utiliza en hornos de arco para proporcionar energía para la fusión de metales.
- Otras industrias: También se puede utilizar en ocasiones que requieren ambientes de alta temperatura, fuerte corrosión o alto voltaje, como la industria de la electrólisis y los reactores químicos.
-
Parámetros técnicos del cable de alimentación refrigerado por agua para hornos de arco eléctrico
Los parámetros técnicos de los cables de alimentación refrigerados por agua para los hornos de arco eléctrico se adaptan a la capacidad del horno (por ejemplo, 10 t, 30 t, 100 t EAF) y a la corriente de funcionamiento.Parámetros técnicos estándarpara los modelos comunes, junto con los indicadores de rendimiento básicos:1Parámetros eléctricos básicos
Parámetro Especificación Las observaciones Superficie nominal de la sección transversal El valor de las emisiones de CO2 es el siguiente: Modelos comunes: 400 mm2, 800 mm2, 1200 mm2, 2000 mm2 Corriente nominal El valor de las emisiones de gases de efecto invernadero es el siguiente: Correlación positiva con el área de la sección transversal; por ejemplo, un cable de 800 mm2 soporta 5000 A de corriente continua Voltagem nominal El valor de las emisiones de CO2 Apto para sistemas de alimentación de energía de media tensión EAF Tensión de ruptura de la envolvente exterior Se aplicarán las siguientes medidas: No se permite una avería o un flashover. Resistencia al aislamiento ≥ 50 MΩ Medido a 25 °C, humedad relativa ≤ 85% Aumento de la temperatura de la superficie ≤ 40 K Incluido el cuerpo del cable y los terminales de conexión; temperatura ambiente 25°C 2. Parámetros del sistema de refrigeración
Parámetro Especificación Las observaciones Presión del agua de trabajo 0.4 MPa ~ 0,8 MPa Presión de funcionamiento recomendada: 0,5 MPa Tasa de flujo de agua Se aplicarán las siguientes medidas: Depende del tamaño del cable; por ejemplo, un cable de 1200 mm2 requiere ≥ 20 L/min Calidad del agua de refrigeración Conductividad ≤ 50 μS/cm; pH 6,5 ~ 8.5 Se recomienda agua desionizada o agua suave para evitar la escamación Rendimiento de sellado No hay fugas bajo 1,2 veces la presión de trabajo Duración del ensayo: 30 min. 3Parámetros mecánicos
Parámetro Especificación Las observaciones Resistencia a la tracción Las medidas de control se aplicarán en el caso de los productos de las categorías 1 y 2 incluidas en el presente anexo. Aumento de 5 KN por cada expansión de 100 mm2 Radius de flexión ≥ 3 × diámetro exterior del cable (estático); ≥ 5 × diámetro exterior del cable (dinámico) Cumple con los requisitos de instalación in situ y de flexión frecuente Rango de temperatura de funcionamiento -20 °C ~ +120 °C Adaptación a los entornos de taller de alta temperatura del FEA Vida de servicio ≥ 10 000 horas Bajo condiciones de trabajo nominal 4Parámetros estructurales
Componente Material y especificación El conductor Cables de cobre en rosca (conductor blando de clase 5) Cubierta exterior Cloroprenos (CR) o monómeros de etilenopropileno-dieno (EPDM) con capa de tejido reforzada Terminal del electrodo Barras de cobre sólido (de cobre T2) con superficie revestida de estaño; equipadas con anillo de elevación Clampada de conexión Construcción de doble abrazadera de acero inoxidable 304 Entrada/salida de agua Interfaz roscada G1/2" ~ G1"; compatible con conectores rápidos industriales 5Aplicable para el ajuste de la capacidad del horno
Modelo de cable (área de la sección transversal) Capacidad del FEAE aplicable Se trata de una muestra de las características de las máquinas de ensayo. 5 t ~ 20 t Se trata de una muestra de las características de las máquinas de ensayo. 30 t ~ 60 t Se trata de una muestra de las características de las máquinas de ensayo. 80 t ~ 150 t
