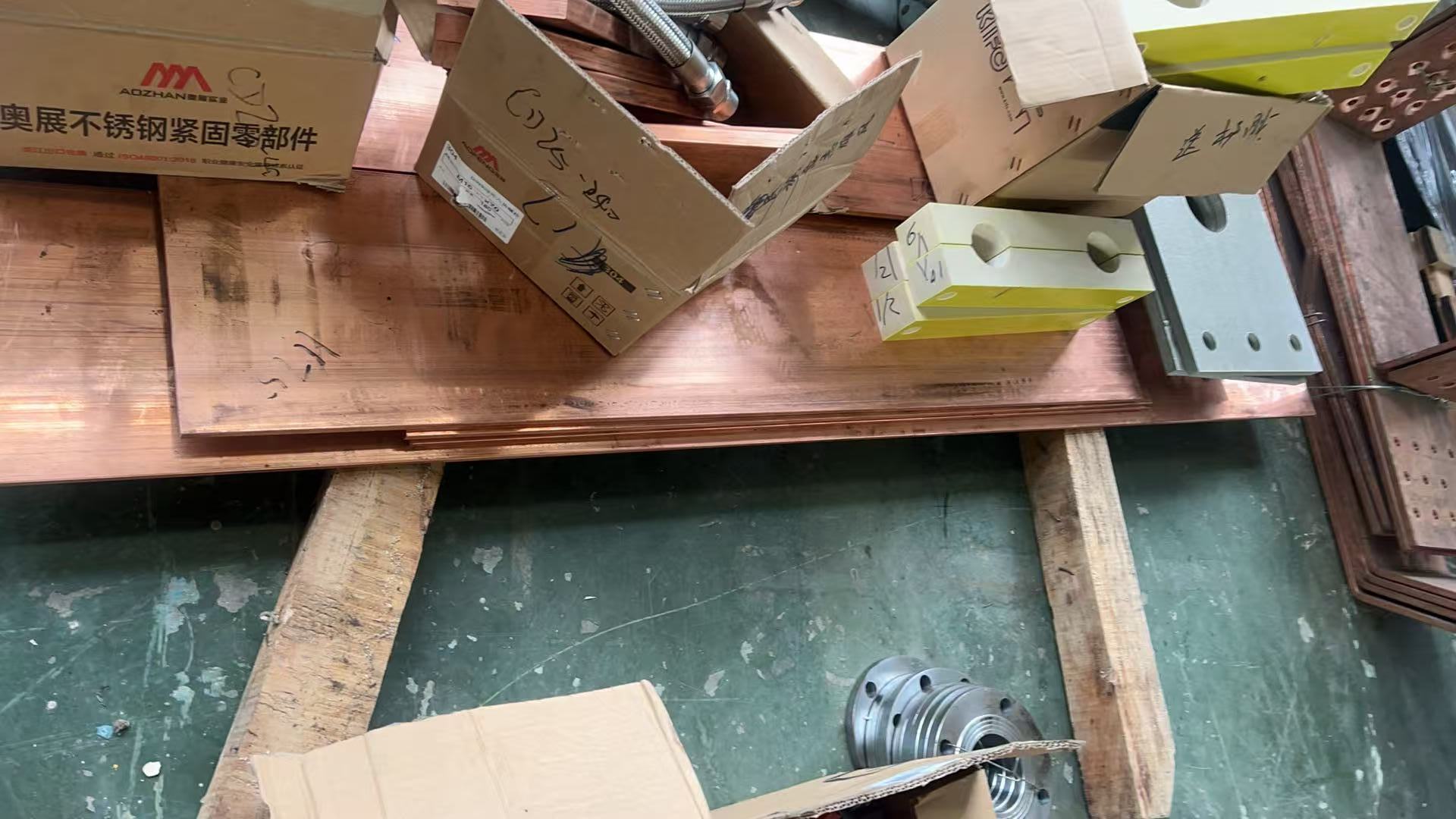

Barra de cobre para hornos de arco eléctrico

2.1 Definición Central y Funciones Clave

• Definición: Fabricado con cobre electrolítico de alta pureza, el conductor rectangular se forma mediante doblado y empalme. Dividido en tipos ordinarios y plateados con plata/estaño, se utiliza ampliamente en conexiones fijas de circuitos secundarios de EAF.
• Funciones Clave: Transmite energía eléctrica de forma estable desde el transformador a los electrodos. Reduce la pérdida por resistencia y la interferencia electromagnética a través de un diseño optimizado. Proporciona soporte mecánico para otros componentes de la red corta.

2.2 Composición Central y Características del Material

2.2.1 Selección de Materiales

• Adopta cobre electrolítico de alta pureza T2/T3 con un contenido de cobre ≥99.9% y una conductividad ≥97%IACS.
• La superficie puede ser plateada con plata (≥0.1mm) o estañada (≥0.05mm) para mejorar la resistencia a la oxidación y la corrosión.

2.2.2 Diseño Estructural

• Sección transversal rectangular con especificaciones comunes: 50×5mm, 60×6mm, 80×8mm, 100×10mm, etc., personalizable para tamaños especiales.
• Las conexiones clave utilizan procesos de perforación y roscado con pernos de acero inoxidable. Algunas barras colectoras tienen ranuras de disipación de calor para mejorar la eficiencia de enfriamiento.

2.3 Parámetros Técnicos Clave

2.4 Características del Producto

• Alta Conductividad: La baja resistividad reduce la pérdida de calor y el consumo de energía del EAF.
• Fuerte Rendimiento Mecánico: Resistencia a la tracción ≥205MPa, resistiendo vibraciones e impactos durante la fusión.
• Excelente Resistencia al Calor y la Corrosión: Se adapta a entornos de trabajo de alta temperatura y polvorientos.
• Adaptabilidad Personalizable: Tamaño, longitud y tratamiento superficial adaptables para diferentes especificaciones de EAF.
• Fácil Instalación: La estructura rectangular facilita el empalme y la fijación, mejorando la eficiencia de la construcción.

2.5 Escenarios de Aplicación

• Se utiliza principalmente en sistemas de red corta de EAF como conductores fijos para hornos de acero y refinación de EAF.
• Conecta las salidas de baja tensión del transformador, los compensadores y los brazos transversales conductores, adecuado para las industrias de metalurgia, fundición y procesamiento de metales.
• Aplicable a circuitos conductores de otros equipos metalúrgicos de alta corriente, como hornos de arco sumergido y hornos de carburo de calcio.

  2.6 Composición Central y Características del Material

  2.6.1 Selección de Materiales

  • Adopta cobre electrolítico de alta pureza T2/T3 con un contenido de cobre ≥99.9% y una conductividad ≥97%IACS, lo que garantiza una excelente conductividad eléctrica y reduce la pérdida de energía durante la transmisión de corriente.
  • La superficie puede ser plateada con plata o estañada según sea necesario, con un espesor de plateado con plata ≥0.1mm y un espesor de estañado ≥0.05mm, lo que mejora la resistencia a la oxidación y la corrosión y prolonga la vida útil.

  2.6.2 Diseño Estructural

  • La forma de la sección transversal es principalmente rectangular, con especificaciones comunes (ancho × grosor) que incluyen 50×5mm, 60×6mm, 80×8mm, 100×10mm, etc. Los tamaños especiales se pueden personalizar según la capacidad del EAF.
  • Las partes de conexión clave adoptan procesos de perforación y roscado, fijadas con pernos de acero inoxidable para garantizar una conexión ajustada y reducir la resistencia de contacto. Algunas barras colectoras de cobre están provistas de ranuras de disipación de calor en la superficie para mejorar la eficiencia de la disipación de calor.

  2.7 Parámetros Técnicos Clave

  Capacidad nominal del EAF	Especificación de la barra colectora de cobre (Ancho×Grosor)	Corriente nominal	Conductividad	Resistencia a la tracción	Temperatura de resistencia al calor	Método de tratamiento superficial
  5-10t	60×6mm/80×8mm	5000-10000A	≥97%IACS	≥205MPa	≤250℃	Estañado/Natural
  10-20t	80×8mm/100×10mm	10000-20000A	≥97%IACS	≥205MPa	≤250℃	Estañado/Plateado con plata
  20-50t	100×10mm/120×12mm	20000-35000A	≥97%IACS	≥205MPa	≤250℃	Plateado con plata
  Más de 50t	120×12mm y superior	Más de 35000A	≥97%IACS	≥205MPa	≤250℃	Plateado con plata

  2.8 Características del Producto

  • Alta Conductividad Eléctrica: El material de cobre electrolítico de alta pureza garantiza una baja resistividad, con una conductividad que supera con creces la de las aleaciones de cobre ordinarias, lo que puede reducir la pérdida de calor durante la transmisión de corriente y disminuir el consumo de energía del EAF.
  • Fuerte Rendimiento Mecánico: Después de los procesos de trabajo en frío y tratamiento térmico, la resistencia a la tracción es ≥205MPa y el límite elástico es ≥60MPa, con un buen rendimiento de flexión y cizallamiento, capaz de soportar vibraciones e impactos mecánicos durante la fusión del EAF.
  • Excelente Resistencia al Calor y la Corrosión: El cobre en sí tiene cierta resistencia al calor, y el revestimiento de la superficie puede resistir eficazmente la oxidación a alta temperatura y la corrosión del polvo conductor, adaptándose al duro entorno de trabajo de alta temperatura y polvoriento de los EAF.
  • Adaptabilidad Personalizada: Puede personalizar el tamaño, la longitud y el proceso de tratamiento de la superficie de acuerdo con la capacidad del EAF y la disposición de la red corta, adaptándose a las necesidades de instalación y uso de diferentes especificaciones de EAF.
  • Fácil Instalación: La estructura rectangular es conveniente para empalmar y fijar, y las partes de conexión están diseñadas razonablemente, lo que puede completar rápidamente el montaje con transformadores, cables refrigerados por agua y otros componentes, mejorando la eficiencia de la construcción.
