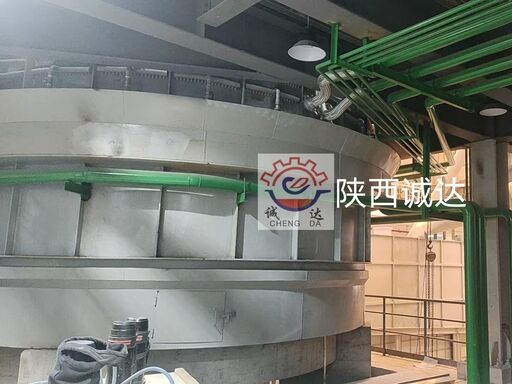

Horno eléctrico de lana de roca de escoria fría Introducción del equipo y parámetros principales

I. Introducción del equipo básico

1Definición básica y principio de trabajo

• Tipo de producto: Horno de resistencia de arco eléctrico trifásico (arco sumergido)
• PrincipioEl calor de arco y el calor de resistencia entre los electrodos y la carga calientan las materias primas en el horno a una temperatura elevada de1600 ∼ 2000 °Cpara la fusión, formando una fusión uniforme y estable a altas temperaturas (1450~1600°C).
• Característica de la "escoria fría": especialmente diseñados para el procesamiento directoescoria de alto horno frío, escoria mineral, desperdicio de lana, cenizas volantesy otros materiales sólidos fríos sin precalentamiento, logrando un reciclado eficiente de los residuos sólidos.

2. Estructura de los equipos

1. Sistema del cuerpo del horno
   • Cubierta de horno (placas de acero soldadas) + revestimiento refractario y aislante térmico compuesto de múltiples capas (ladrillos de alta alumina, ladrillos de magnesia-cromo, fundibles)
   • Sistema de refrigeración en el fondo del horno (refrigeración aire/agua), estructura de refrigeración por agua en la pared del horno


2. Sistema de electrodos
   • - ¿ Qué?electrodos de grafito, dispositivo de elevación/presión de electrodos, brazo transversal conductor, anillo colector


3. Sistema de suministro de energía
   • Transformador de horno eléctrico (regulación de voltaje), cortocircuito, compensación de potencia reactiva (SVC/SVG)


4. Sistema de alimentación
   • Mecanismo de carga distribuido


5. Sistema de golpeo y lavado
   • Puerto de desbordamiento lateral, lavadora refrigerada con agua, control preciso del flujo de fusión


6. Sistema de control
   • Control PLC totalmente automático: ajuste del electrodo, control de la temperatura/potencia en circuito cerrado, control del nivel de fusión, bloqueo de seguridad


7. Sistema de protección del medio ambiente
   • Recolección de gases de combustión en la parte superior del horno, eliminación de polvo a alta temperatura, recuperación del calor residual



3Ventajas técnicas esenciales

• Ahorro energético y protección del medio ambiente: No hay coke, no hay emisiones de CO ni de polvo, el volumen de gases de combustión se reduce en un 80%, menor consumo de energía por tonelada de lana.
• Fusión estable: fluctuación de temperatura ±10°C, fluctuación de caudal ±0,2 t/h, alta calidad de formación de fibras.
• Alta utilización de los residuos sólidos: Puede digerir el 100% de las escorias minerales, los residuos de lana, las cenizas volantes, etc., con un bajo costo de materia prima.
• Ajuste flexible: Fácil de cambiar el coeficiente de acidez (1.5 2.2), adecuado para lana de roca/lana de lomo de alta gama.

II. Principales parámetros técnicos (especificaciones típicas)

1Capacidad y capacidad de producción

2Parámetros eléctricos y térmicos

• Voltado de funcionamiento secundario: 120 ∼ 220 V (regulación de voltaje de varias etapas)
• Especificación del electrodo:
  • 2500 kVA: Φ350 mm de grafito
  • 7500 kVA: Φ500 ≈ 600 mm de grafito
  • Gran horno: Φ700~850 mm de grafito


• P.C.D. (Diámetro del círculo de pitcheo): Φ1,0 m (2500 kVA) / Φ2,5 –3,5 m (grando horno)
• Temperatura de fusión:1600 ∼ 1800°C(Dentro del horno)
• Temperatura de extracción:1450 ∼ 1550°C(para centrifugadoras)
• Factor de potencia: ≥ 0,90 ∼ 0,92 (con compensación)

3. Parámetros de proceso y calidad

• Adaptabilidad de la materia prima: Basalto, escoria mineral, cenizas volantes, escoria de acero, desperdicios de lana, etc.; tamaño de partículas ≤ 50 mm
• Rango de control del coeficiente de acidez:1.5 ¢2.2(alta precisión y estabilidad)
• Uniformidad de la temperatura de fusión: ± 10 °C
• Estabilidad del flujo de fusión: ± 0,2 ∼ 0,5 t/h
• Vida útil del revestimiento del horno: 1 ¢ 2 años (funcionamiento continuo)

III. Casos típicos de aplicación

• Horno eléctrico de lana de roca de escoria fría de 7500 kVA
  • Capacidad: 1012 t/h
  • Materia prima: cenizas volantes, escoria de alto horno, basalto
  • Características: plena automatización, tasa de utilización de residuos sólidos ≥ 70%, producción anual de aproximadamente 80.000 ∼ 100.000 toneladas


• Horno eléctrico de 30 MVA
  • Capacidad: 25-30 t/h
  • Tamaño del horno: Φ10m×4,5m
  • Aplicación: línea de producción de lana de roca a gran escala (producción anual de 300.000 toneladas)



IV. Comparación con el horno de cúpula tradicional
