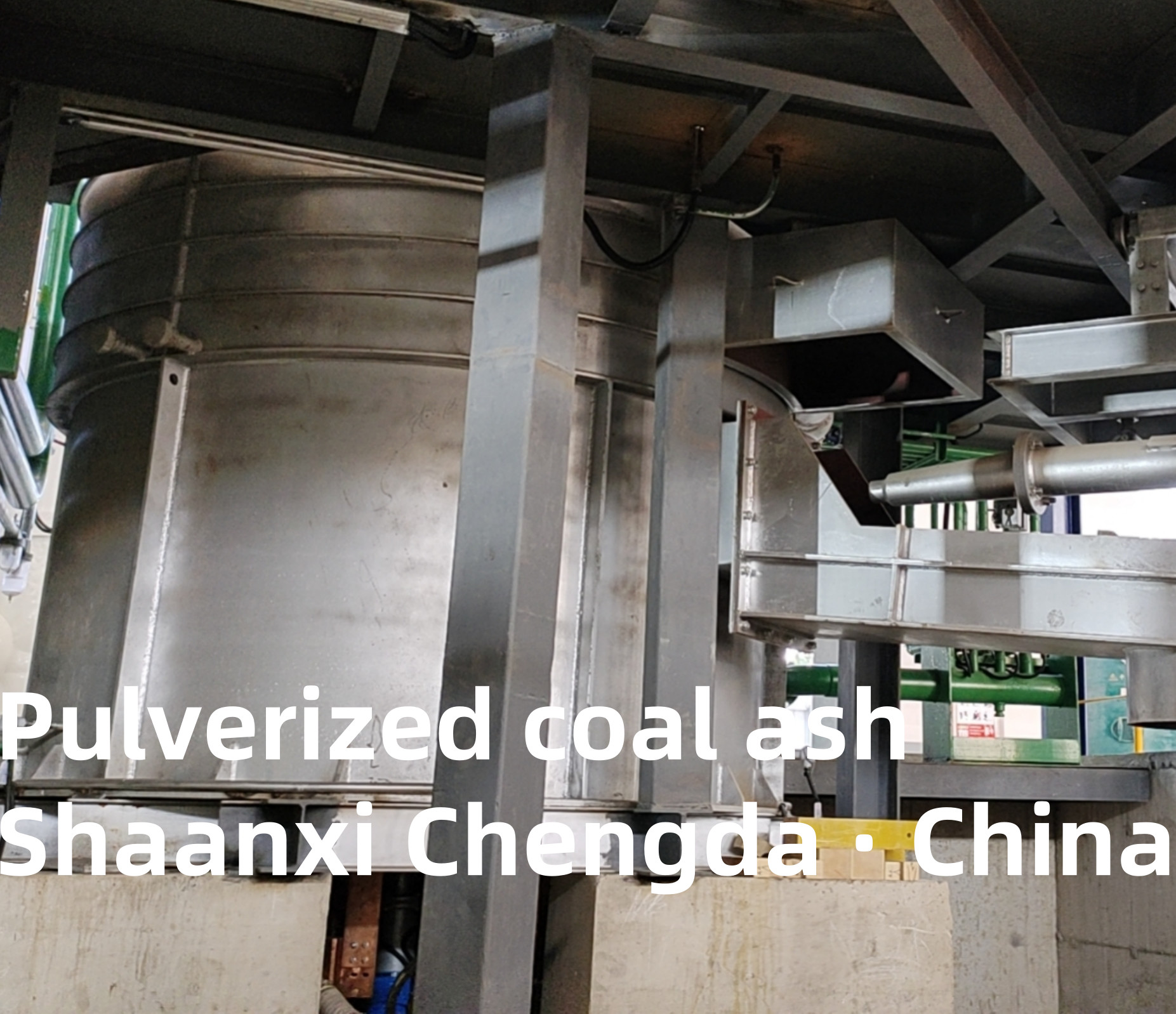

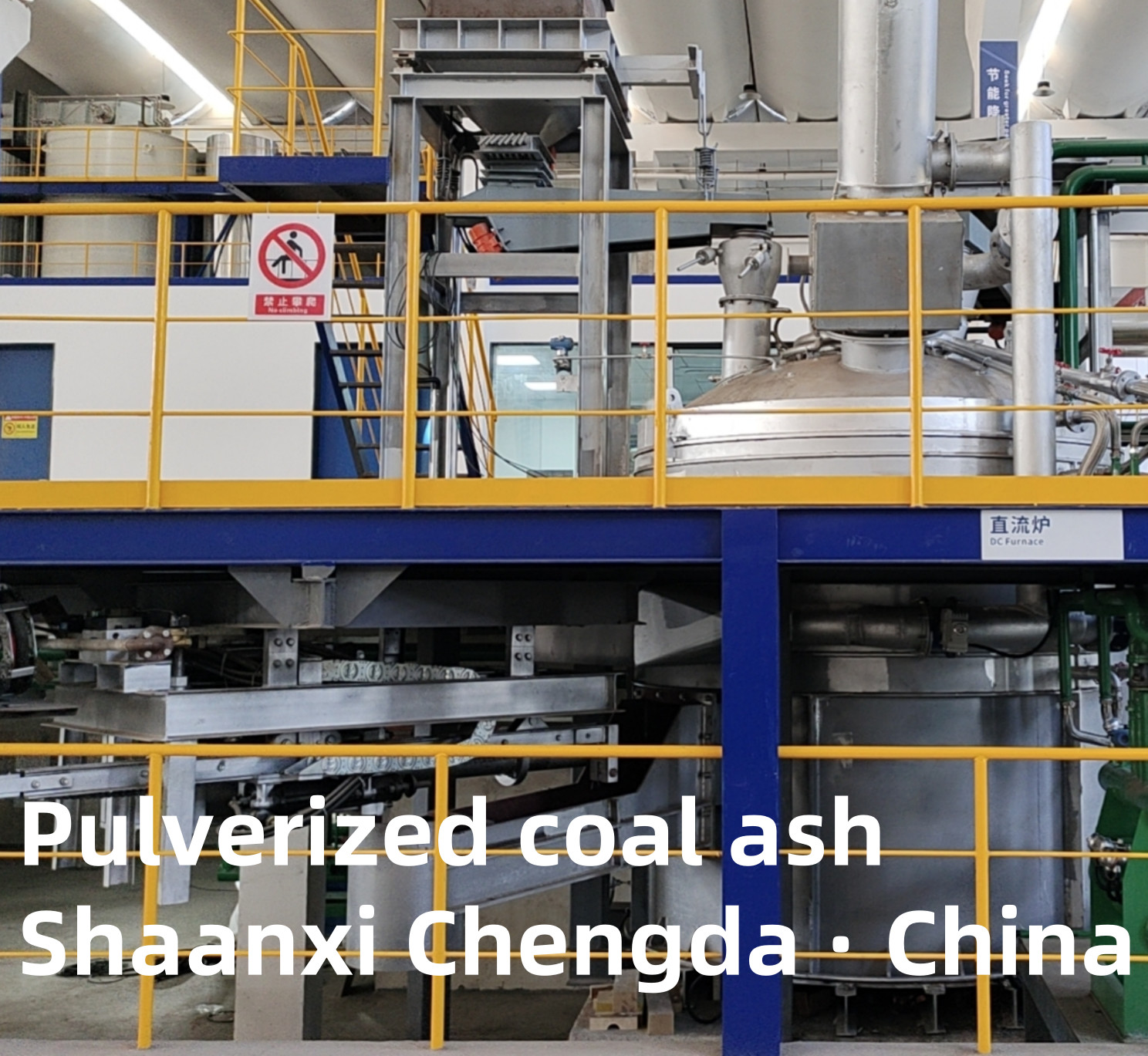

Ceniza de carbón pulverizada para plantas siderúrgicas con alimentación directa del horno

Cenizas de carbón pulverizadas

Uso del equipo:
Principalmente utilizado para el tratamiento de cenizas volantes, la tasa de utilización del método tradicional de calentamiento por arco es a menudo inferior al 80%, por lo que el horno adopta la descomposición directa del arco de plasma de alta presión para pretratarlo,El proceso de electrolítica de los fluidos de plasma es un proceso que mejora en gran medida la eficiencia del arco de plasma y proporciona materiales fundidos para el proceso electrolítico posterior.
Ventajas: El proceso de fusión directa de los materiales de descomposición mediante arco de plasma de alta temperatura en horno de CC satisface las condiciones adecuadas para la fusión directa por descomposición iónica.
El proceso es sencillo y de alta eficiencia, es un método de pretratamiento para grandes cantidades de reacciones de ceniza fundida.

Características técnicas del equipo:
La tecnología de fusión del horno de plasma presenta una recuperación eficiente de metales preciosos, por lo que la recuperación de metales preciosos mejoró mucho, el horno eléctrico de CC tiene las siguientes ventajas:
1) La temperatura del centro del electrodo del horno eléctrico de CC es tan alta como 3000-5000C, y el calor se concentra,y la fusión continua es más adecuada para la fusión rápida y de grandes cantidades de cenizas volantes.
2) El horno eléctrico de corriente continua tiene un efecto de parpadeo y ruido bajos, lo que es muy beneficioso para la red eléctrica y el operador, y su efecto de parpadeo es solo del 50% al 70% del horno eléctrico de CA,y el ruido durante el funcionamiento de arco sumergido es más de 20 dB inferior al del horno eléctrico CAEl factor de potencia natural es alto, y el factor de potencia puede alcanzar 0,92 ~ 0,94 sin compensación.
3) El consumo de energía del horno eléctrico de corriente continua es 10% ~ 15% menor que el del horno de arco eléctrico de CA, el consumo de electrodos es 40% ~ 60% del horno de CA,y la capacidad de producción se incrementa en ~ 10% en comparación con el horno eléctrico CA.
4) Debido a que la temperatura de funcionamiento del horno eléctrico es superior a la del mismo tipo de horno eléctrico,la estructura general es consistente con la del mismo tipo de horno extranjeroLa estructura de la cubierta del horno de refrigeración por agua de tipo tubo fijo proporciona un dispositivo eficaz de recogida y sellado de gas para la operación de fusión y tratamiento de gas.
5) Todo el cuerpo del horno adopta el método de separación de materias líquidas de escoria y metales preciosos, y la parte delantera del cuerpo del horno está provista de una salida horizontal de escoria,y el cuerpo del horno está fijo.
6) Adopte el modo de electrodo de fondo multi-toque general del fondo del horno, que puede resolver eficazmente el fenómeno de desviación de arco del horno de CC.El fondo del horno está equipado con un dispositivo de medición de la temperatura para detectar el revestimiento del fondo del horno en tiempo real.
7) Instalar dos máquinas colgantes para abrir y tapar los ojos de la boca de escoria y de la boca de hierro para mantener la atmósfera protectora en el horno.
8) La fuente de alimentación integrada del rectificador adopta un dispositivo rectificador de puente completo de tres fases, la fuente de alimentación CA se rectifica en una fuente de alimentación CC estable y confiable,que puede ajustar un amplio rango de voltaje y es adecuado para una variedad de procesos de materialesEl dispositivo rectificador se enfría mediante un equipo de refrigeración cerrado independiente, que es seguro y fiable.
9) El control de elevación del electrodo adopta el controlador programable de Siemens, el actuador adopta la válvula proporcional alemana Parker para controlar el modo de elevación del cilindro hidráulico,y el control de doble circuito cerrado de voltaje y corriente está implementadoEl aparato eléctrico de bajo voltaje utiliza componentes Schneider para garantizar eficazmente la fiabilidad y la naturaleza avanzada del equipo.
10) Sistema operativo informático DCS avanzado, funcionamiento en tiempo real y gestión de operaciones del proceso de operación y parámetros operativos.

Descripción de la estructura del equipo:

1Cuerpo del horno
El cuerpo del horno está dividido en dos partes: la capa superior y la capa inferior.

2. tapa del horno
La cubierta del horno se enfría con agua tubular

3Dispositivo de elevación del electrodo y brazo transversal del electrodo
El dispositivo de elevación del electrodo consta de un brazo transversal del electrodo y una columna

4Plataforma de inclinación del horno
La plataforma de inclinación del cuerpo del horno es una parte estructural integral soldada

5Sistema de cortocircuito
El sistema de red corta está conectado por la barra de cobre en el extremo de salida secundaria del transformador de horno eléctrico

6Sistema hidráulico
El sistema hidráulico está compuesto por un dispositivo de bomba hidráulica, un acumulador, un grupo de válvulas de control y otros componentes.

7Sistema de agua de refrigeración
El sistema de agua de refrigeración consta de manómetro, termómetro, válvula de mariposa y dispensador de agua

8Sistema de almacenamiento y sistema de transporte neumático

9. cucharilla de hierro, dispositivo de escoria
El hierro y la escoria se abren directamente mediante una máquina de tapado, y la aleación se abre mediante el tipo colgante.
