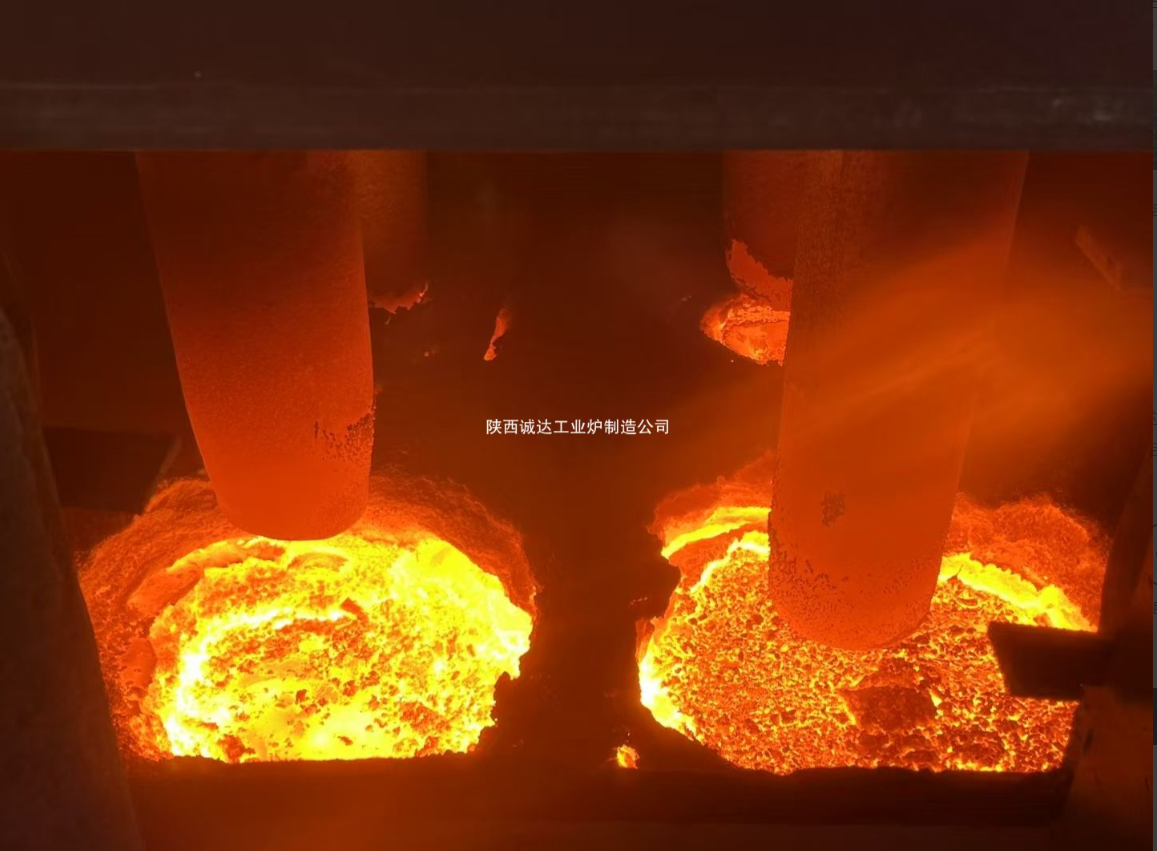

Horno de arco sumergido de corriente continua grande de cuatro electrodos

El horno de arco sumergido de cuatro electrodos es un tipo de equipo utilizado para reducir el mineral de fundición y otras materias primas en la industria metalúrgica.
Características estructurales:
Cuerpo del horno: generalmente está compuesto por la cáscara del horno y el revestimiento del horno.El revestimiento del horno está hecho de ladrillos de alta alumina y otros materiales refractarios para resistir altas temperaturas y la erosión de los materiales en el hornoHay un horno dentro del cuerpo del horno para acomodar la carga del horno.
Sistema de electrodos: tiene cuatro electrodos dispuestos en forma rectangular.El electrodo está conectado a la fuente de alimentación a través del sistema de accesorios de electrodos, que puede realizar levantamiento, liberación de presión y otras operaciones para adaptarse a diferentes requisitos de producción.
Capó de humo: situado en la parte superior del cuerpo del horno, se utiliza para recoger los gases de combustión generados durante la fusión del mineral,evitar la pérdida de gases de escape al medio ambiente y facilitar el tratamiento posterior de gases de escape.
Principio de funcionamiento
Los cuatro electrodos se insertan en la carga del horno y el dispositivo rectificador convierte la corriente alterna transmitida por la subestación en corriente continua.y la corriente continua se transmite al transformador, y luego transmitido al sistema auxiliar del electrodo por el transformador, y luego transmitido al electrodo.La corriente entra en la carga del horno a través del electrodo para formar un circuito principal entre el electrodo y el material carbonoso en el fondo del horno, el agregado metálico en la carga del horno y el electrodo, generan un arco eléctrico para calentar la carga del horno, hacer que la carga del horno alcance una temperatura alta y generar una reacción de reducción.Al mismo tiempo, los materiales de carbono desde el electrodo hasta el fondo del horno,los materiales de carbono de la pared del horno y el circuito secundario de vuelta al electrodo se utilizan para garantizar el equilibrio eléctrico y el funcionamiento estable en el horno.
Ventajas
Alta eficiencia y ahorro de energía: la calefacción eléctrica de CC tiene una mayor eficiencia térmica, menos pérdida de energía y una mayor tasa de utilización del calor,que puede reducir el consumo de energía en comparación con el horno de arco sumergido eléctrico de CA.
Protección del medio ambiente y reducción de emisiones: debido a la alta eficiencia, los gases de desecho, residuos de desecho y otros contaminantes generados son relativamente menores,y las emisiones de gases residuales pueden reducirse aún más optimizando la estructura del horno y el sistema de escape de humo, que cumplen los requisitos de protección del medio ambiente.
Funcionamiento estable: el electrodo tiene una buena estabilidad y no es fácil de parpadear, lo que hace que la distribución de la temperatura en el horno sea más uniforme,que favorezca una producción estable y mejore la calidad del producto.
Alta eficiencia de utilización de la energía eléctrica: evitar la inducción, el ruido, el efecto de la piel y otros problemas del horno de arco sumergido en CA, alto factor de potencia y utilización efectiva de la energía eléctrica.
área de aplicación
Se utiliza principalmente en la producción de aleaciones de hierro, como la fundición de hierro de silicio, hierro de manganeso, hierro de cromo, hierro de tungsteno, aleación de manganeso de silicio, etc.También se puede utilizar en la producción de materias primas químicas como el carburo de calcio., etc. Puede procesar varios minerales y polvos minerales, como el mineral de manganeso, el mineral de cromo, la sílice, el mineral de manganeso en polvo, el mineral de níquel en polvo, etc.
