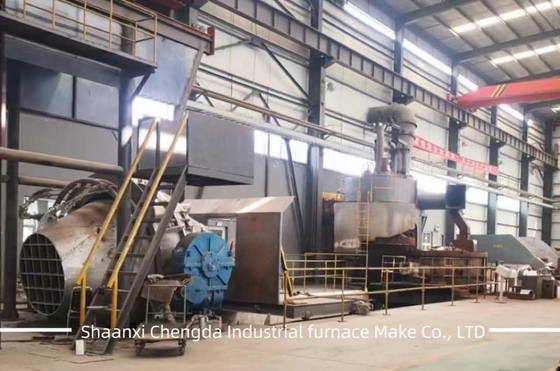

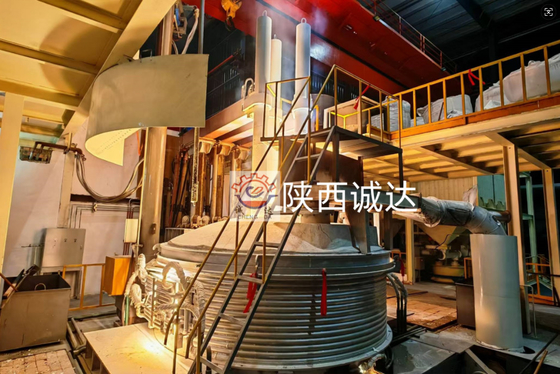

Horno de arco eléctrico de acero trifásico HX de 5 t 8 t 10 t 15 t 20 t 30 t 50 t 60 t

5 t 8 t 10 t 15 t 20 t 30 t 50 tHX fabricación de acero de 3 fases Horno de arco eléctrico sin carga regulación de voltaje eléctrico:

El horno de arco eléctrico HX producido por la empresa se utiliza principalmente en la industria de la fundición, con una capacidad de entre 0,5 y 50 toneladas.Las características principales del horno de arco eléctrico: alta flexibilidad, bajo consumo energético, ciclo de producción corto, ahorro energético y protección del medio ambiente.

El horno de arco eléctrico trifásico HX para la siderurgia tiene la forma de un horno de carga superior con cubierta de recubrimiento y de un horno de recubrimiento.
Este conjunto de equipos eléctricos incluye principalmente:
Sistema de alimentación, transformador de horno, sistema de alimentación eléctrica de baja tensión, sistema de control eléctrico de baja tensión, elevación automática de electrodos
Sistema de regulación, sistema informático industrial.

Características del producto:

1Principio de funcionamiento del sistema
2Sistema de alimentación de alta tensión

Descripción detallada del producto del dispositivo:
Unigear ZS1 equipo de conmutación cerrado aislado por aire de metal es diseñado y desarrollado por la empresa ABB Calor Emag SchaltanlagenAG.Está equipado con el más avanzado VD4 Vacuum Circuit Breaker del Grupo ABB y la unidad de control y protección más avanzada y fiableSu tecnología avanzada es el representante del equipo de conmutación de metal cerrado aislado del aire en el mundo.Además del ensayo de tipo del equipo de cambio unigear ZS1 de conformidad con los requisitos de la Comisión Electrotécnica Internacional (CEI) y la norma nacional china ((GB)Los ensayos pertinentes también se realizan de conformidad con los requisitos de la Sociedad de Clasificación (LR, DNV, RINA, BV y GL).También pasó la prueba de arco interno para demostrar que puede garantizar efectivamente la seguridad personal de los operadores y reducir la pérdida de equipos y procesos de producción.En la práctica, el arco interno es raro o incluso imposible.

Flujo de proceso del horno de arco de acero trifásico tipo HX:

El gabinete de interruptores Unigear ZS1 consta de dos partes: gabinete fijo y partes extraíbles. El gabinete se divide en cuatro unidades funcionales diferentes: sala de autobuses, sala de interruptores,Sala de cables y sala de baja tensión por partición.
La carcasa y la partición del gabinete de interruptores están hechos de alta resistencia y resistente a la corrosión de aluminio zinc revestido de acero placa.están remachados con pernos en accesorios especiales, lo que garantiza la uniformidad de tamaño y una alta resistencia mecánica.y el nivel de protección es IP2X cuando se abre la puerta de la sala del interruptor.
Los dispositivos de alivio de presión se instalan en la parte superior de la sala de interruptores, la sala de barra de autobuses y la sala de cables.
la presión interna del aire del engranaje de interrupción aumenta y el dispositivo de alivio de presión superior se abre automáticamente para liberar la presión y descargar el gas.El anillo de sellado especial instalado en la puerta de led sella la puerta del gabinete para garantizar la seguridad personal de los operadoresCuando el engranaje de interruptor adyacente está empalmado, cada placa lateral metálica se separa de la otra.y una capa de amortiguador de aire de 4 mm se forma entre las placas laterales para ralentizar el impacto de la falla de arco en el gabinete temporalEl muro divisorio entre las cámaras de la barra de bus puede garantizar que la falla del arco no se propague al engranaje de interrupción adyacente, de modo que se reduzca la pérdida del equipo y del proceso de producción.

Unigear ZS1 tiene varias funciones anti-mal funcionamiento para cumplir con los requisitos de "cinco prevención" de bloqueo.Todos los buses de circuito principales están redondeados y cubiertos con mangas aislantes térmicamente contraíbles producidas por la compañía estadounidense RaychemEl diseño del campo eléctrico uniforme y el diseño del aislamiento compuesto,El tamaño global del equipo de interrupción se reduce para garantizar una estructura razonable y compactaLo más importante es que su instalación, operación y mantenimiento pueden realizarse frente al armario para minimizar la inversión del cliente en ingeniería civil.
