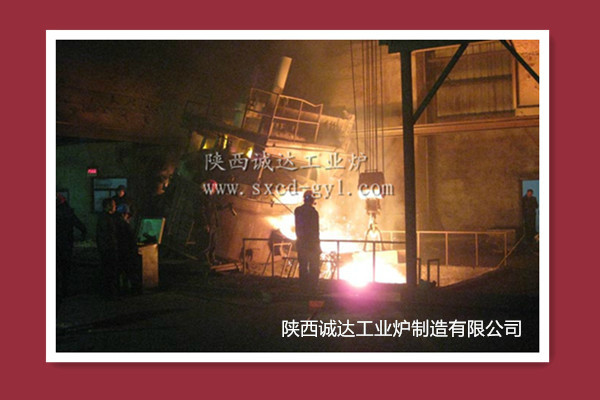

Hornos de arco eléctrico de hierro vanadio

El horno de arco de hierro de vanadio es un equipo clave utilizado específicamente para la producción de aleaciones de hierro de vanadio.tiene una amplia gama de aplicaciones en la producción de acero y otras aleacionesEl rendimiento y las características de los hornos de arco de hierro de vanadio determinan directamente la calidad y la eficiencia de producción de los productos de hierro de vanadio.

一Diseño estructural:
Cuerpo de horno eficiente y de ahorro de energía
Sistema de electrodos preciso y estable
Sistema de control inteligente y flexible

二Ventajas de rendimiento:
Producción de hierro de vanadio de alta pureza
Eficiencia de fundición eficiente
Ajuste flexible del proceso
Características de ahorro energético y protección del medio ambiente

La producción de vanadio se lleva a cabo generalmente mediante hornos de refinación de arco eléctrico, normalmente con una capacidad de 1,5 a 5 toneladas.

三El equipo mecánico principal de un horno de arco eléctrico consta de varias partes, incluyendo el cuerpo del horno, la cubierta del horno, el mecanismo de elevación de la cubierta del horno, el brazo transversal conductor,dispositivo de elevación de electrodos, mecanismo de inclinación del cuerpo del horno y otros dispositivos auxiliares.

1. Cuerpo del horno:El cuerpo del horno se compone de dos partes: un componente metálico y un revestimiento hecho de materiales refractarios.La cáscara del horno se soldó a partir de una placa de acero de δ 16 de espesorLa puerta del horno se utiliza para observar el interior del horno y para operaciones como la eliminación de escamas, muestreo y alimentación.La puerta del horno generalmente está cubierta con una puerta del hornoLa ranura de golpe de acero se utiliza para golpear el acero, y está fijada a la cáscara del horno por tornillos y revestida con materiales refractarios.
Requisitos para el material de revestimiento de los hornos de arco eléctrico: 1 Debe tener una refractividad y un punto de ablandamiento de carga suficientes; 2 Debe tener una fuerte resistencia a las escorias;3 Debe tener buena resistencia al enfriamiento y al calentamiento rápidos; 4 Debe haber suficiente resistencia; 5 Baja conductividad térmica y baja conductividad eléctrica.
2. tapa del horno:La cubierta del horno es una cubierta de horno de tipo placa refrigerada por agua con clavos colgantes de escoria soldados en el interior.El anillo de sellado del electrodo es un anillo de material refractario personalizado, instalado en el orificio del electrodo reservado en la cubierta del horno.
3Mecanismo de elevación de la cubierta del horno:Consiste en dos cilindros de pistón instalados en la parte trasera de dos vigas curvas, que levantan o bajan la cubierta del horno a través de cuatro puntos de elevación conectados a la cadena de anillo corto de la cubierta del horno.La altura máxima de elevación de la cubierta del horno es de 300 mm.
4. Brazo transversal conductor:El brazo transversal conductor se compone principalmente de un cuerpo de brazo transversal, cabeza de abrazadera, soporte de bucle, cilindro de aceite, palanca, etc. El cuerpo de brazo transversal está rodeado por refrigeración por agua y tiene un canal de agua en el interior.Está soldado con placa compuesta de cobre y acero, que reduce las muchas partes de aislamiento complejas del brazo transversal original, simplifica su estructura, reduce el peso, aumenta la potencia de transmisión y reduce la pérdida de red en aproximadamente un 10%.La abrazadera conductora está hecha de material de bronce cromadoEs un producto patentado desarrollado y producido exclusivamente por nuestra empresa, y es actualmente un material ideal para abrazaderas de electrodos.
El mecanismo de electrodo suelto es de tipo de varilla neumática de resorte.
5Dispositivo de elevación de electrodos: El dispositivo de elevación de electrodos es de tipo de columna fija y el mecanismo de elevación de electrodos consta de un motor eléctrico, un tambor reductor, un conjunto de poleas, una cuerda de alambre de acero,y está equipado con un martillo de equilibrio.

Los requisitos principales para las propiedades físicas de los electrodos de grafito son los siguientes:
1 Alta resistencia al volumen; 2 Bajo coeficiente de resistencia; 3 Alta conductividad térmica; 4 Bajo coeficiente de expansión térmica; 5 Modulo elástico pequeño y resistencia mecánica suficiente.
6Mecanismo de inclinación del cuerpo del horno: El mecanismo de inclinación del cuerpo del horno es de tipo de inclinación inferior, que puede inclinar el cuerpo del horno 40-45 ° hacia la dirección de la ranura de acero mediante dos cilindros de aceite inclinados,garantizar que el líquido terminado en el horno se vacía cuando se descargaEn el caso de las instalaciones de acero, la inclinación es de 12 a 20° hacia la dirección de la puerta del horno para la eliminación de escamas, la medición de la temperatura, el muestreo y otras operaciones.el extremo de la ranura de golpe de acero se mueve horizontalmente por una pequeña distancia, y la velocidad de inclinación se puede ajustar.
