Horno de arco de corriente continua (CC) de doble electrodo con patentes de invención/tecnología líderes a nivel mundial
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | Shaanxi Chengda |
| Certificación | ISO 9001 |
| Número de modelo | Negociar en función de la capacidad de procesamiento del equipo |
| Cantidad de orden mínima | 1 unidad |
| Precio | The price will be negotiated based on the technical requirements and supply scope of Party A |
| Detalles de empaquetado | Discutir de acuerdo con los requisitos específicos de la Parte A |
| Tiempo de entrega | 2 a 3 meses |
| Condiciones de pago | LC, T/T, Unión Occidental |
| Capacidad de la fuente | Completar la cadena de suministro de producción, suministro a tiempo y cumplir con los estándares de |
Datos del producto
| Resaltar | Horno de arco de corriente continua (CC) de doble electrodo,Horno de arco de corriente continua (CC) con patentes,Horno de arco de corriente continua (CC) para la fabricación de acero |
||
|---|---|---|---|
Descripción de producto

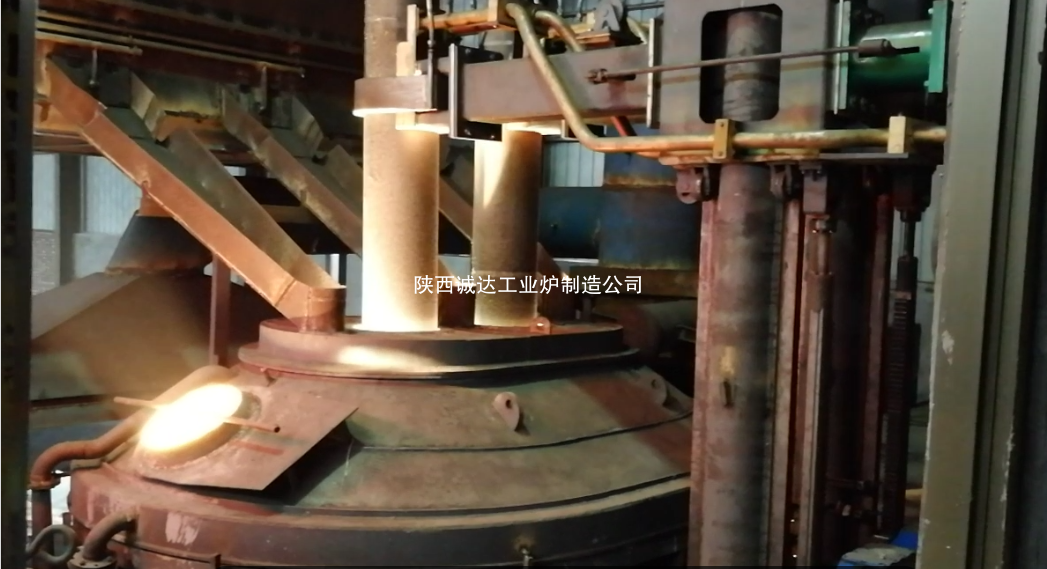

El horno de arco de CC de doble electrodo (DE-DC EAF) es un equipo de fundición que utiliza dos electrodos de grafito (un cátodo y un ánodo) para formar un arco de CC, con arcos estables, bajo ruido y bajo consumo de electrodos, adecuado para la fabricación de acero, la fundición no ferrosa y el reciclaje de metales. A continuación se presenta una descripción general técnica y de aplicación detallada:
Estructura básica y principio de funcionamiento
- Componentes principales: Dos electrodos de grafito (cátodo + ánodo), fuente de alimentación de CC (rectificación por tiristor), cuerpo del horno (cubierta/pared del horno refrigerada por agua, revestimiento refractario), mecanismo de elevación de electrodos y ánodo inferior opcional (para algunas configuraciones).
- Principio de funcionamiento: La corriente continua fluye desde el electrodo del ánodo a través del baño fundido hasta el electrodo del cátodo, formando dos arcos (uno entre cada electrodo y el baño). Evita el diseño complejo de los ánodos inferiores de los EAF de CC de un solo electrodo y es fácil de adaptar de los hornos de CA.
- Características del arco: Los arcos son estables y concentrados, con un ángulo de deflexión de 15°–30° hacia el baño; la fuerza electromagnética hace que el arco gire alrededor del centro (varias veces por segundo), lo que garantiza un calentamiento uniforme.
Parámetros técnicos clave (rangos típicos)
| Parámetro | Laboratorio/Pequeño (≤5t) | Industrial/Medio (5–50t) | Industrial/Grande (≥50t) |
|---|---|---|---|
| Capacidad nominal | 0.5–5t | 5–50t | 50–420t |
| Tensión de entrada de CC | 300–500V | 500–800V | 800–1200V |
| Corriente nominal | 1–5kA | 5–20kA | 20–280kA (por ejemplo, horno de 420t: 280kA total) |
| Potencia nominal | 0.5–2MW | 2–10MW | 10–50MW |
| Diámetro del electrodo | 200–400mm | 400–700mm | 700–1200mm |
| Ruido de fusión | ≤90dB | 85–88dB (15dB menos que el EAF de CA) | 85–90dB |
| Consumo de electrodos | ≤1.2kg/t | 0.8–1.0kg/t (50% menos que el EAF de CA) | 0.6–0.9kg/t |
| Tasa de fusión | 2–4℃/min | 4–6℃/min | 5–8℃/min |
| Temperatura de colada | 1600–1700℃ | 1650–1800℃ | 1700–1850℃ |
Ventajas principales frente a los hornos tradicionales
- Estabilidad del arco y calentamiento uniforme: Sin parpadeo del arco; la agitación electromagnética del baño elimina los puntos calientes, lo que reduce la erosión del revestimiento en un 20%–30%.
- Bajo consumo de energía y electrodos: El consumo de energía es un 5%–10% menor que el EAF de CA; el consumo de electrodos se reduce en ~50% en comparación con el EAF de CA (nivel de EAF de CC de un solo electrodo).
- Apto para la red: Menores fluctuaciones de tensión y cambios de potencia reactiva; el reactor de CC suprime la corriente de irrupción, adecuado para áreas con redes débiles.
- Adaptación flexible: No se necesitan ánodos inferiores complejos; los recipientes de horno de CA existentes se pueden convertir a DE-DC EAF a bajo costo.
- Bajo ruido: El ruido de fusión es ~87dB (15dB menos que el EAF de CA), con componentes principalmente de alta frecuencia que son fáciles de aislar.
Escenarios de aplicación
- Fundición de acero especial: Acero para rodamientos, acero inoxidable con bajo contenido de carbono, acero resistente al calor; alta tasa de recuperación de aleaciones (≥96% para Ni/Cr/Mo).
- Metalurgia no ferrosa: Fundición de magnesio (horno de arco sumergido de CC), fundición de aleaciones de cobre/níquel; funcionamiento estable y granos de cristal grandes.
- Reciclaje de metales: Chatarra de acero, residuos de fundición y recuperación de metales raros; fuerte adaptabilidad a las materias primas.
- Procesamiento de metales refractarios: Fusión de aleaciones de tungsteno/molibdeno (con calentamiento por plasma auxiliar).
Configuración típica y notas de funcionamiento
- Configuración de electrodos: Dos electrodos superiores (cátodo + ánodo) son estándar; algunos hornos grandes agregan 2–4 ánodos inferiores refrigerados por agua para equilibrar la distribución de la corriente.
- Sistema de suministro de energía: Rectificador de tiristores + reactor de CC; la longitud del arco se ajusta automáticamente mediante el mecanismo de elevación de electrodos para estabilizar la entrada de energía.
- Sistema de refrigeración: Caudal total de agua de 10–500m³/h, presión de agua de 0.3–0.6MPa y conductividad ≤50μS/cm para evitar el sobrecalentamiento de los electrodos.
- Control de la atmósfera: Sellado opcional con argón/nitrógeno para reducir la oxidación y mejorar la recuperación de la aleación.
Comparación con otros tipos de hornos
| Característica | EAF de CC de doble electrodo | EAF de CC de un solo electrodo | EAF de CA trifásico |
|---|---|---|---|
| Disposición de electrodos | Dos electrodos superiores (cátodo + ánodo) | Un cátodo superior + ánodo inferior | Tres electrodos superiores |
| Ánodo inferior | Opcional (diseño más simple) | Obligatorio (diseño complejo) | No requerido |
| Estabilidad del arco | Alto | Alto | Baja (parpadeo) |
| Consumo de electrodos | Bajo (~0.8–1.0kg/t) | Bajo | Alto (~2.0–3.0kg/t) |
| Costo de adaptación | Bajo (de hornos de CA) | Alto | N/A |
| Nivel de ruido | Bajo (85–88dB) | Bajo | Alto (100–110dB) |
Tendencias de desarrollo
- Ultra alta potencia: Los hornos a gran escala (por ejemplo, 420t) adoptan configuraciones de doble cátodo + múltiples ánodos inferiores para mejorar la densidad de potencia.
- Tecnología de ahorro de energía: Combinado con la combustión de oxígeno-combustible y la recuperación de calor residual, el consumo de energía se reduce en un 10%–15%.
- Control inteligente: Sistemas de control de la longitud del arco y la temperatura basados en IA para optimizar los ciclos de fundición.
- Protección ambiental: Eliminación de polvo de alta eficiencia (concentración de emisiones ≤10mg/m³) y funcionamiento con bajo NOₓ.
Resumen
Los hornos de arco de CC de doble electrodo equilibran el rendimiento, el costo y la flexibilidad, lo que los hace adecuados tanto para plantas nuevas como para adaptaciones de CA a CC. Se utilizan ampliamente en la fabricación de acero de alta calidad, la fundición no ferrosa y el reciclaje de metales, con ventajas significativas en el ahorro de energía, la protección ambiental y la estabilidad operativa.
