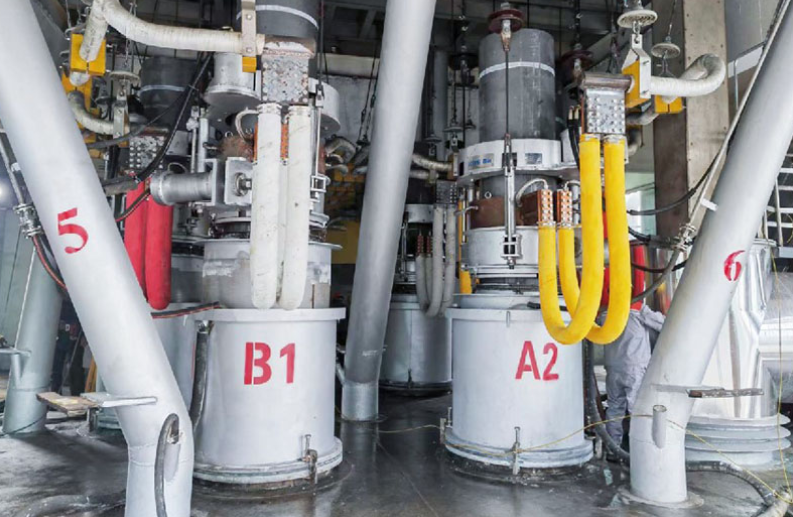

Horno de fusión de fósforo amarillo (horno eléctrico para la producción de fósforo)

Horno de fundición de fósforo amarillo (horno eléctrico de producción de fósforo)

1. Composición del equipo

1.1 Sistema del cuerpo del horno

• Carcasa del horno: Fabricado con placa de acero de 16 a 25 mm de espesor con nervaduras de refuerzo para una alta rigidez y resistencia a la deformación.
• Revestimiento del horno: Ladrillos con alto contenido de alúmina/ladrillos de carbono + moldeables refractarios,refractariedad ≥1550℃, con excelente resistencia a la corrosión por escoria y al choque térmico.
• Techo del horno y conducto de gas: Techo sellado refrigerado por agua con orificios para electrodos centrales; Conducto de gas aislado de alta temperatura para evitar la condensación y el bloqueo.
• Roscado de escoria y hierro: Refrigerado por agua + revestimiento refractario; temperatura de extracción 1350–1450 ℃, eliminación periódica de escoria y fósforo.

1.2 Sistema de electrodos (núcleo)

• Electrodos: Electrodos de grafito de alta pureza, diámetro300–500 mm, con buena conductividad, resistencia a altas temperaturas y bajo consumo.
• Brazo cruzado conductor de corriente: Aleación de cobre refrigerada por agua, gran capacidad de corriente, baja impedancia, fuente de alimentación estable.
• Elevación de electrodos: Control automático de circuito cerrado PLC para una regulación precisa de la longitud del arco y la temperatura.

1.3 Mecanismo hidráulico de inclinación y roscado

• accionamiento hidráulico,ángulo de inclinación 0–45°, buen funcionamiento, fácil eliminación de escoria y mantenimiento.
• Equipado con dispositivos de límite y autobloqueo para mayor seguridad.

1.4 Sistema de control eléctrico

• Transformador de horno de fósforo: Capacidad3000-15000 kVA, engranajes multivoltaje (180–450V) para diferentes etapas de fundición.
• Gabinete de control: PLC + pantalla táctil, integrandocontrol de temperatura, regulación de potencia, deslizamiento de electrodos, alarma de fallopara un funcionamiento totalmente automático.
• Medición de temperatura: Termopar + medición dual infrarroja,precisión ±8℃, temperatura de trabajo 1300–1500 ℃.

1.5 Sistemas Auxiliares

• Refrigeración por agua: Refrigeración forzada para carcasa, techo y travesaño; Temperatura de la superficie ≤35 ℃, segura y que ahorra energía.
• Dosificación y alimentación: Dosificación automática y alimentación cuantitativa para una proporción precisa y una calidad estable.
• Limpieza y desempolvado de gases: Estructura sellada + cámara de bolsas + tratamiento de gases de cola; El CO se puede reciclar cumpliendo las normas medioambientales.

2. Principales Parámetros Técnicos (Modelos Estándar, Personalizables)

2.1 Especificaciones de fundición

• Capacidad nominal:5000kVA / 8000kVA / 12000kVA(producción diaria de 3 a 10 toneladas de fósforo amarillo)
• Diámetro interior:ø2500–4500 mm
• Temperatura de trabajo:1300–1500 ℃(pico 1550 ℃)
• Materia prima: Roca fosfórica, sílice, coque,humedad <2%, tamaño de partícula 5–35 mm

2.2 Parámetros eléctricos

• Capacidad del transformador: 3000–15000 kVA
• Voltaje de funcionamiento: 180–450 V (ajustable con múltiples engranajes)
• Corriente nominal: 8000–25000A
• Diámetro del electrodo: 300 mm/400 mm/500 mm

2.3 Consumo y eficiencia de energía

• Consumo de energía por tonelada:≤13000 kWh/t
• Tasa de recuperación de fósforo:≥90%
• Ciclo de producción: operación continua las 24 horas
• Subproductos: escoria (8-10 t/t P), hierro fósforo, gas de cola (CO)

2.4 Parámetros operativos

• Ángulo de inclinación: 0–45° (hidráulico)
• Carrera del electrodo: 1000–1500 mm
• Modo de control: PLC completamente automático + modo dual manual

3. Ventajas principales

1. Alta recuperación y bajo consumo de energía: Diseño optimizado, recuperación ≥90%, consumo de energía líder en la industria, reducción significativa de costos.
2. Sellado y ecológico, seguro: Totalmente sellado + reciclaje de gases de cola, sin fugas, bajas emisiones; Refrigeración por agua + autobloqueo para alta seguridad.
3. Forro duradero, fácil mantenimiento: Refractarios de alta calidad, vida útil del revestimiento ≥18 meses; Diseño modular para una inspección rápida y menos tiempo de inactividad.
4. Control de temperatura preciso, calidad estable: Medición dual + regulación automática de electrodos, temperatura estable del horno, pureza industrial del fósforo amarillo ≥99,9%.
5. Alta personalización y amplia adaptabilidad: Personalizado según capacidad, ley de mineral y requisitos ambientales, adecuado para líneas de producción pequeñas y grandes.

4. Campos de aplicación

• Producción industrial de fósforo amarillo (pureza ≥99,9%)
• Ácido fosfórico, fosfatos, pesticidas, productos intermedios farmacéuticos.
• Retardantes de llama, agentes de tratamiento de agua, compuestos de fósforo aptos para baterías
• Materias primas químicas finas de alta gama.

5. Modelos y servicios

• Modelos estándar: Horno de fósforo de 5000kVA / 8000kVA / 12000kVA
• Personalización: Tamaño del horno, potencia, automatización, accesorios ambientales.
• Servicio llave en mano: Diseño, fabricación, instalación y puesta en marcha, formación, soporte postventa.
